Graisseur.fr - Huileurs simples

Cces huileurs sont constitu&es au maximum seule pi�ce. Ils ferment uniquement l'orifice de remplissage de l'huile.

les huileurs les plus simples

Les huileurs simples
Cces huileurs sont constitués d'une seule pi�ce. - la technique la plus simple est de créer un trou dans la zone àlubrifier. Il n'y a pas d'objet mis en plus sur la machine à lubrifier. le terme d'huileur est donc pas réellement aproprié - des bouchons permettant de refermer un trou usiné dans le bâti de la machine afin d'éviter l'introduction de poussière.
Orifice de remplissage

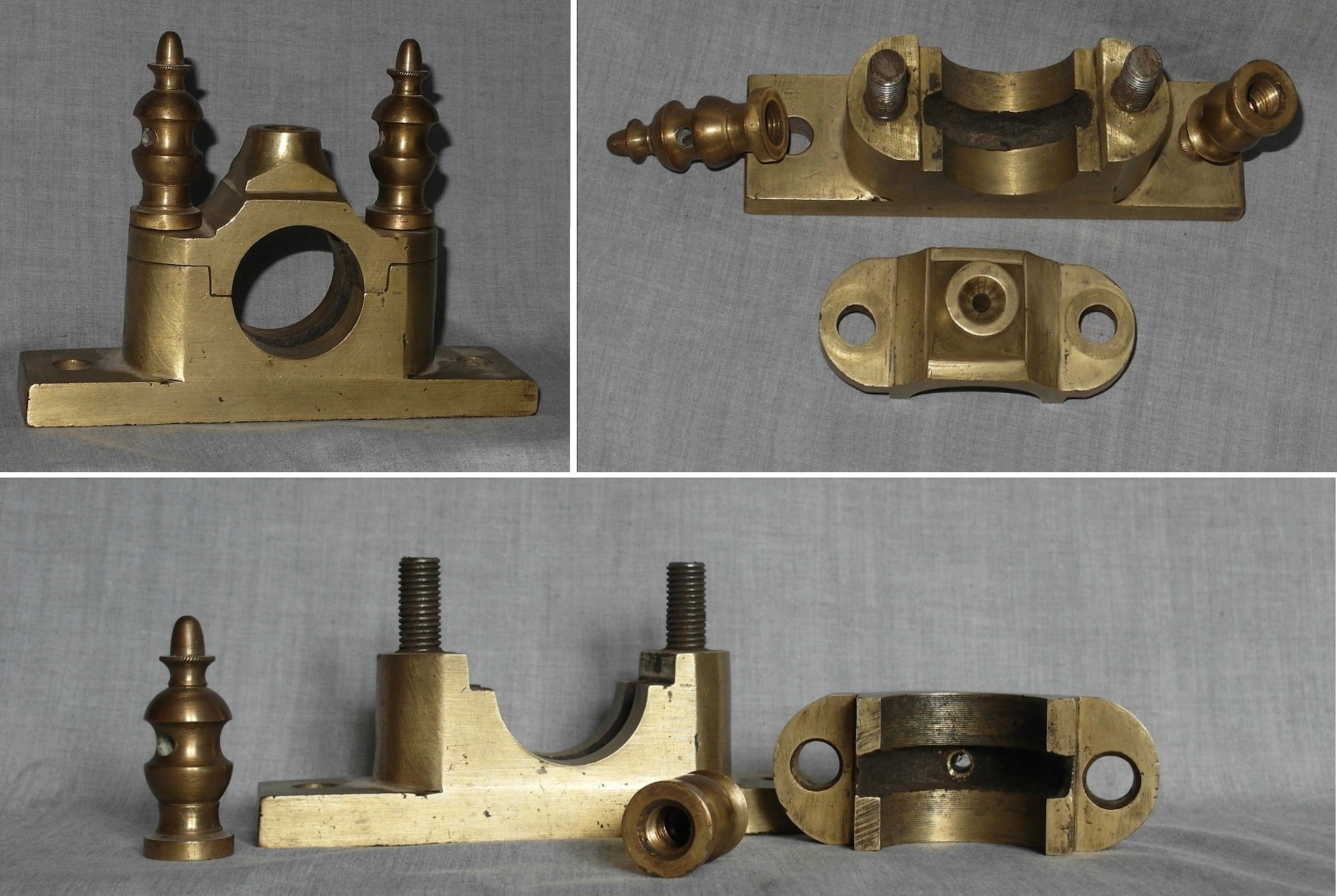

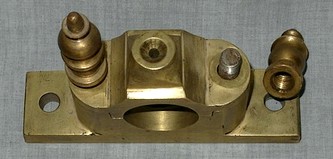

	Modèle le plus simple car usiné dans le bâti de la machine. Le chanfrin sert d'entonnoir. Le palier pour arbre tournant comporte une réserve d'huile obtenue une rainure profonde. L'huile asperge la zone à lubrifier car une grande bague en bronze qui entoure l'arbre, tourne par friction. Elle n'est pas présente sur la photo. detail Ce palier est très ancien. Les écrous hexagonaux n'existent pas. Comme ils étaient tournés, un trou horizontal est indispensable pour passer une tige pour les dévisser.
Huileurs "bouchons"

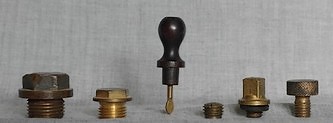

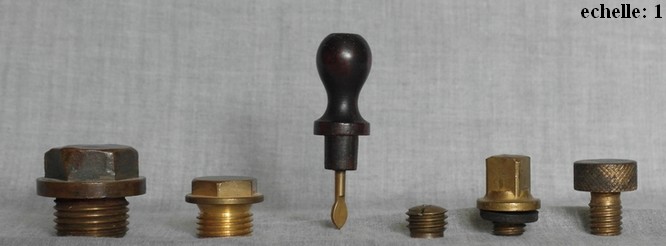

	Bouchon huileurs : agrandir l'image - molette pour dévissage manuel - tete carree pour le dévissage par clef - avec fente pour tourne vis servant également de jauge. - avec tige en laiton qui sert de jauge de niveau. Le niveau d'huile doit se situer au dessus de la partie basse écrasée.

-ooOO0OOoo--
