Huileur "autres"



Ces modèles  permettent la lubrification

  • - des pièces par barbotage dans l'huile (à droite.)
  • - des pièces tournantes pour les huileurs "centrifuge" (à gauche)
tous mes huileurs par borbotage ou centrifuge

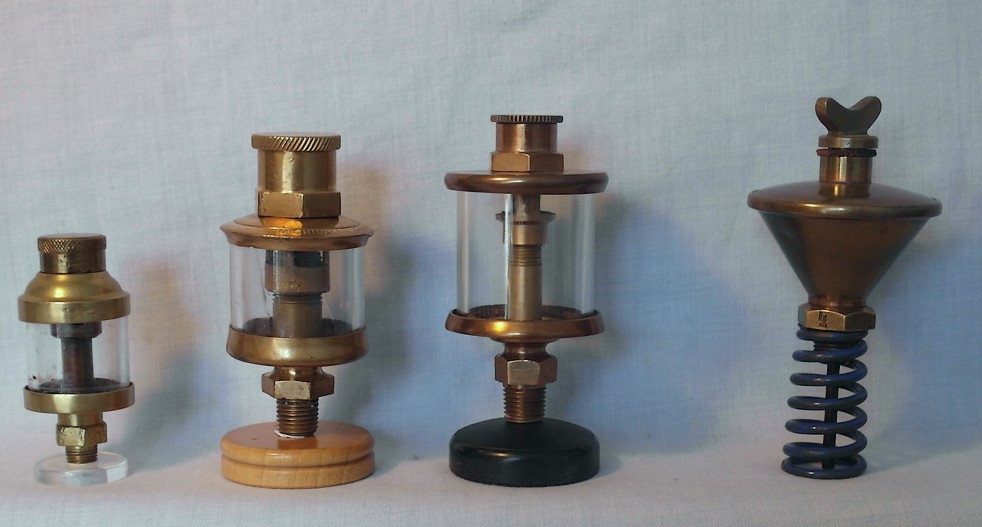

  huileurs centrifuges à gauche et &à barbotage à droite agrandir
Les huileurs spéciaux
Les huileurs par barbotage permettent aux engrenages à lubrifier de baigner dans de l'huile dont le niveau est maintenu constant.

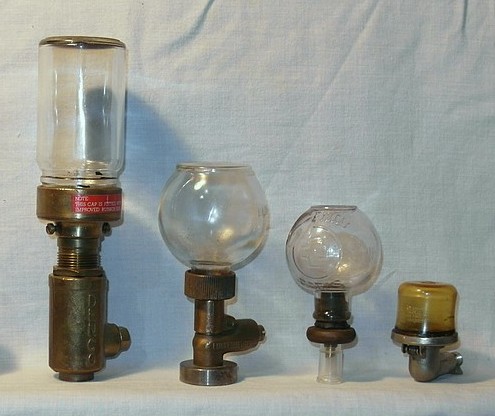

Huileurs par barbotage

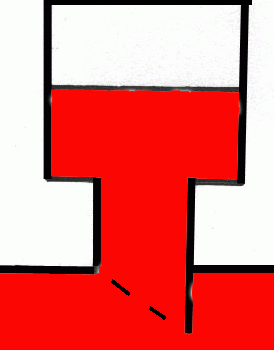

gif anime de remplissage

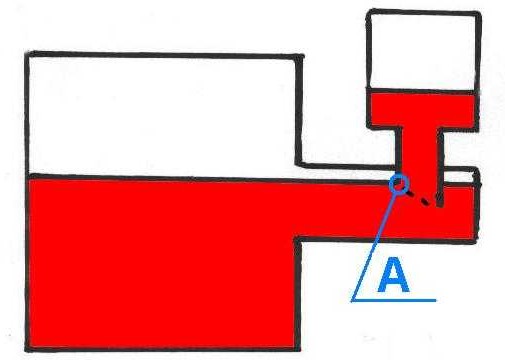

schema complet
Explication
Les huileurs par barbotage permettent aux engrenages à lubrifier de baigner dans de l'huile dont le niveau est maintenu constant.
Un tube vertical descend du réservoir situé au dessus avec une extrémisée basse en biais pour favoriser l' entrée d' air dans le réservoir. La quantité d'huile nécessaire permetant le maintien du niveau d'huile s'écoule. Le niveau est réglable par l'écrou qui permet de régler la hauteur du biais du tube vertical. Certains huileurs ont un tube pour que l'air monte et un tube pour l'écoulement de l'huile.

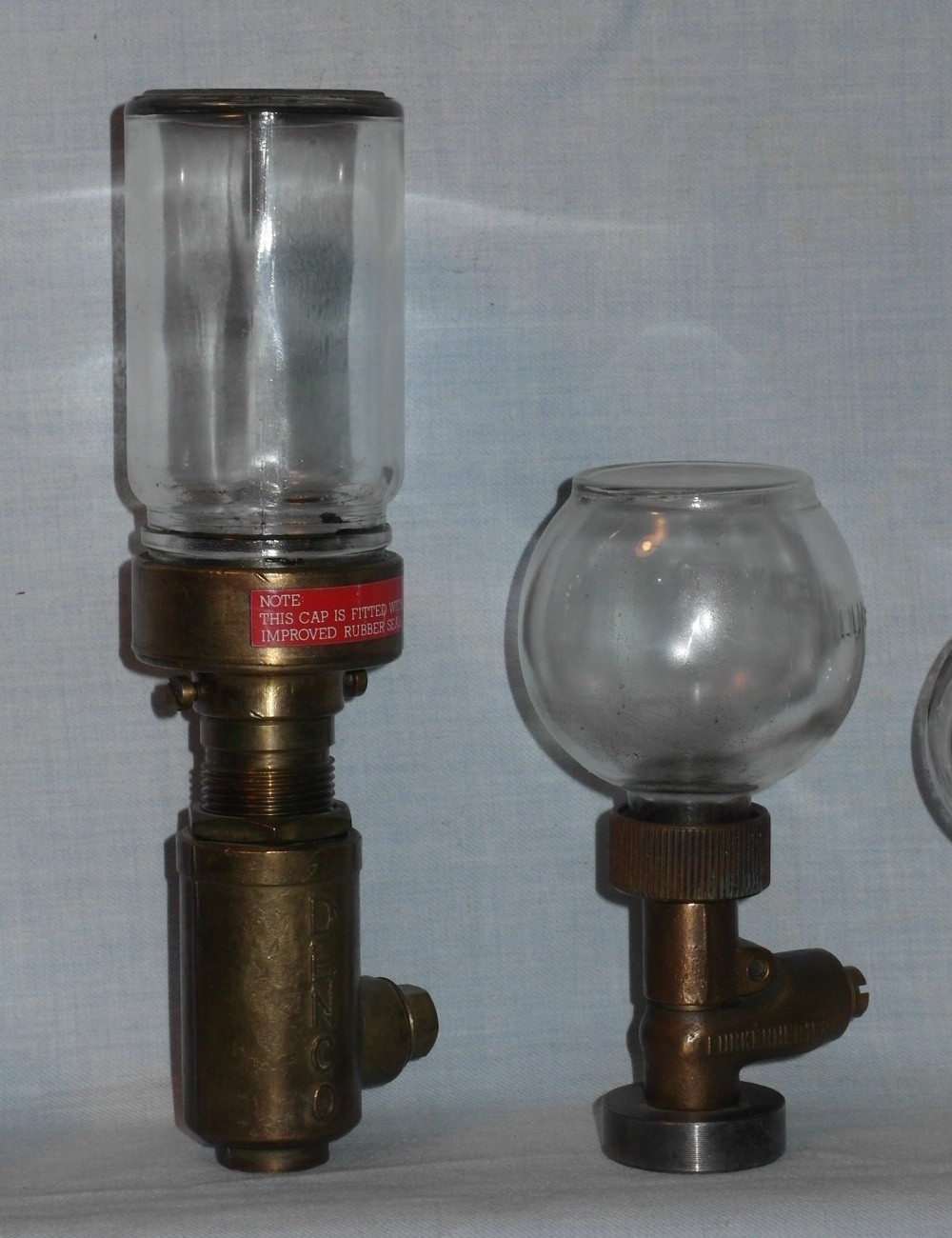

denco demonte
Denco fabrique toujours des modèles pour barbotage en Angleterre.
Alvor de Lunkenheimer
biais du tube
Lunkenheimer a réalisé les modèles ALVOR  pour le barbotage.
Gifts au USA a fait un petit modèle avec un chapeau basculant pour son remplissage

Les huileurs "centrifuges"
Les huileurs "centrifuges" utilisent la force centrifuge des pièces tournantes sur lesquelles ils sont fixés pour la lubrification. (poulies folles et exentriques, ..) Aussi ils sont étanches et comportent l'ouverture de passage de l'huile dans leur partie haute. Ce ne sont pas de bons huileurs. Ces systèmes ont été abandonnés.
Huileurs centrifuges pour poulies tournantes
oiler brass

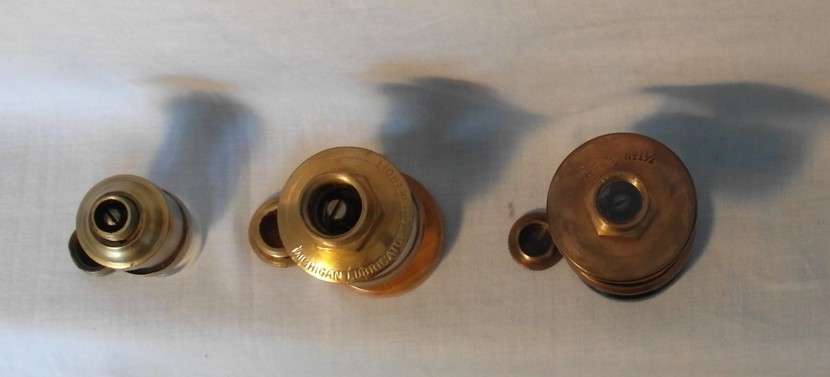

Modèles américain.
gauche : centre : droite :
marque inconnue;
.
MICHIGAN LUBRIFICATOR, CO.DETROIT
THE D.T WILLIAMS  VALVE C CIN.O N 1 <sup>1/2</sup
oiler brass

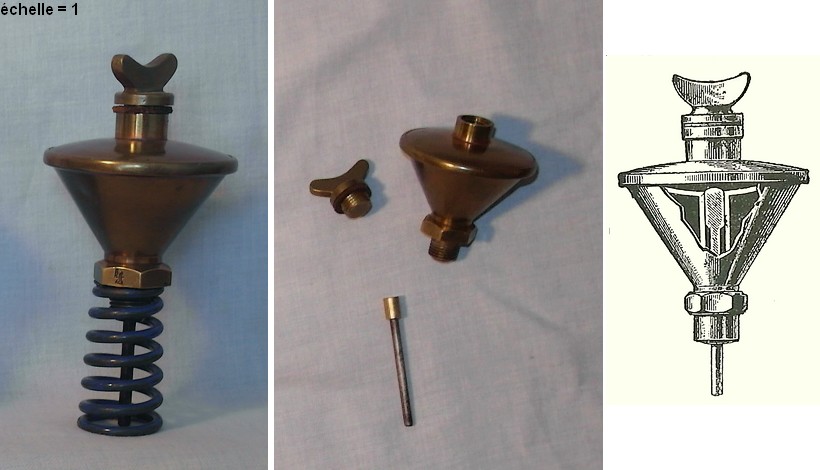

Modèle français était assez courant dans les années 1930. Il ne permet aucun réglage, ni de surveiller la lubrification, ni de controler le reste d'huile dans le réservoir.
