 vue de dessous |
 vue de dessus |

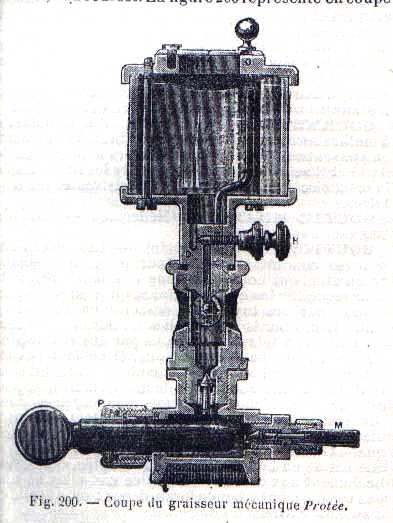

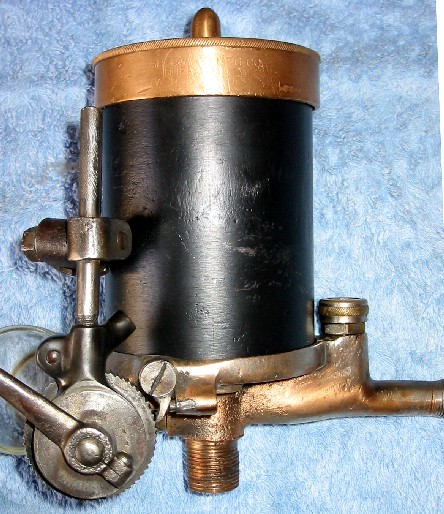

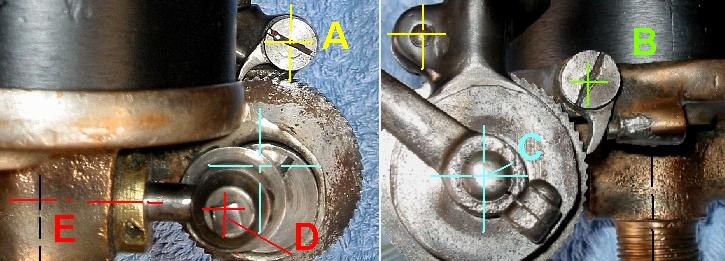

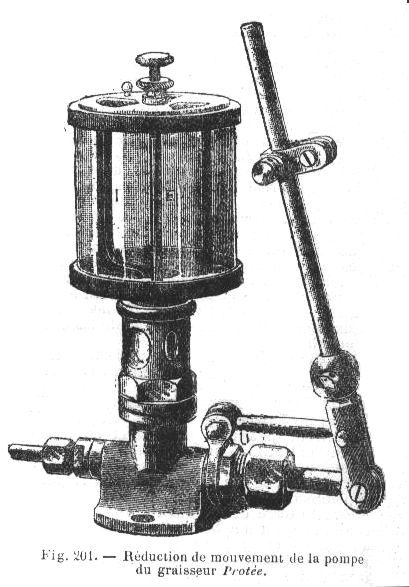

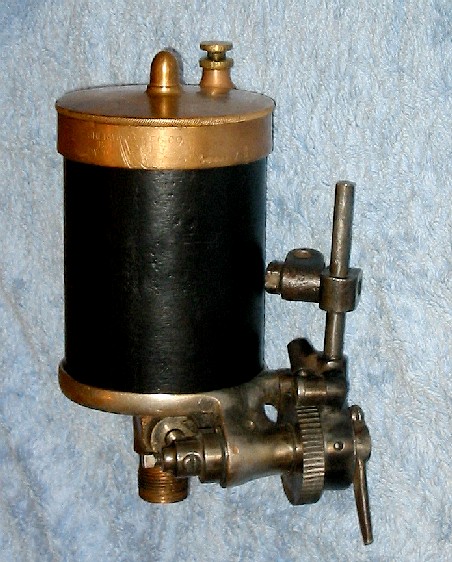

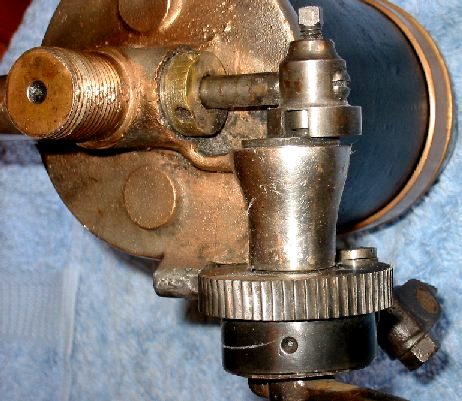

 Le piston de pompage est constitué
par la tige E. Cette tige est en mouvement alternatif
par son excentrage D sur la roue
dentée axée en C.
Un clapet à bille est impératif
pour que la pompe soit efficaceLe cliquet B fixé sur le socle du graisseur impose le sens de rotation dela roue dentée. Le cliquet A donne le mouvement rotatif à la roue dentée car il est intégré à la tige de pompage. Cette tige est en mouvement de va et vien car un jeu de biellette la relie à l'axe rotatif à lubrifier. Le réglage des débits est obtenue par le réglage des valeur s d'exentrage et de bras de levier. |
|
| |
.
|
 |
 |
|
agrandir
l'image en cliquant dessus

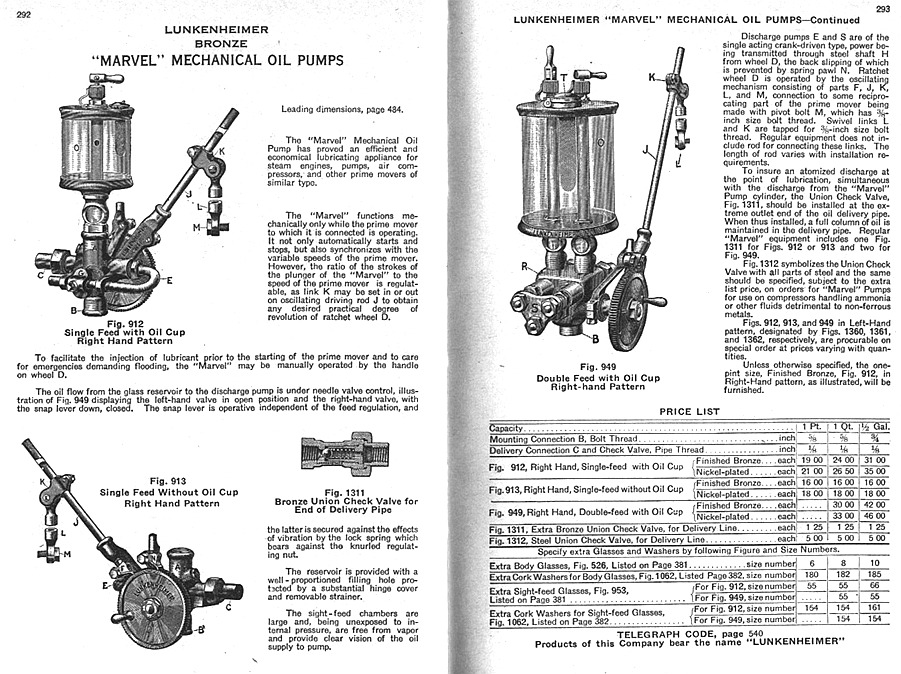

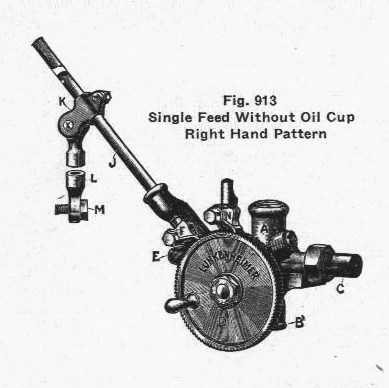

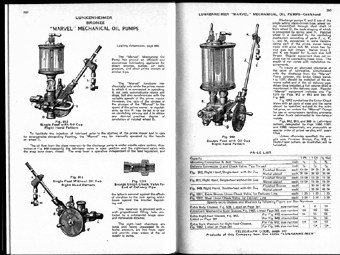

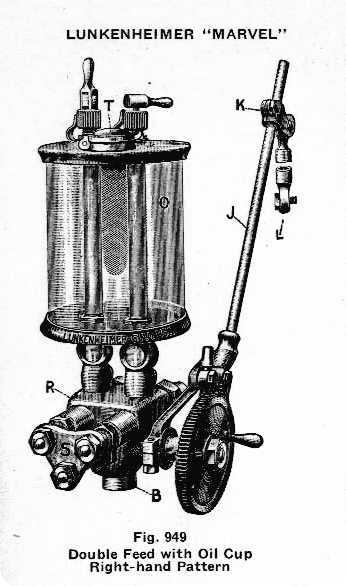

 La tige J est en mouvement alternative par une biellette fixée en M. Le cliquet E de la tige donne une rotation continue à la roue à dent. La roue à dent comporte un cliquet antiretour en N Une pige excentée sur la roue à dent donne un nouvement de va et vient au piston qui prend l'huile du reservoir fixé en A pour la distribuer sous pression en C vers la zone à lubrifier. La longuer du bas de levier J est réglable en K pour ajuster le débit de la pompe Un clapet à bille est impératif pour que la pompe soit effice. |
 |
